本實用新型公開一種TTL通訊電平轉換電路，用于實現第一MCU與第二MCU之間的通信，且第一MCU的工作電源為VCC1，第二MCU的工作電源為VCC2；TTL通訊電平轉換電路包括電阻R1、電阻R2、電阻R3、電阻R4、電阻R6、電阻R7、三極管Q1；電阻R1一端連接第一MCU的TXD端，另一端經電阻R2接地，且電阻R1和電阻R2彼此的節點連接第二MCU的RXD端；電阻R3一端連接VCC1，另一端連接電阻R4的一端及三極管Q1的集電極；三極管Q1的發射極連接第二MCU的TXD端，電阻R4的另一端連接第一MCU的RXD端；電阻R6一端連接VCC1，另一端經電阻R7接地，且電阻R6和電阻R7彼此的節點連接三極管Q1的基極。本實用新型結構簡單、轉換準確性高，采用較低的成本可以實現電平轉換的目的，同時增加了電路的穩定性。
| 附圖說明 |

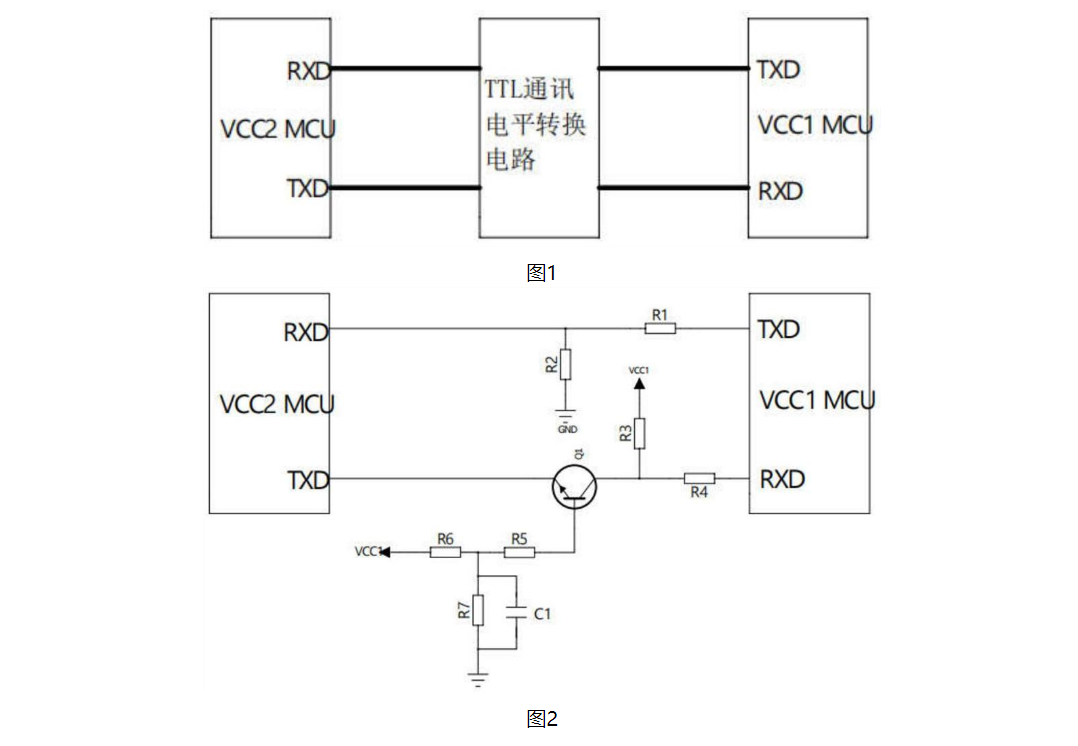

| 圖1為本實用新型實施例提供的TTL通訊電平轉換電路應用場景的示意圖。 |
| 圖2為本實用新型實施例提供的TTL通訊電平轉換電路的電路原理圖。 |
